詳細介紹
300kw齒輪箱加載試驗臺（能耗型）
一 、詳細配置
序號 | 名 稱 | 數量 | 性能指標 |
1 | 水力測功器（雙向測試。模擬負載） | 1套 | 完全滿足300kw/1500rpm加載試驗 獨有的恒轉矩控制方式，操作方便 通過計算機設定加載扭矩值后，模擬負載器自動加載到設定值 |
2 | 校正工具 | 1臺 | 含200kg砝碼 |
3 | 計算機測控系統 | 1臺 | CPU主控單元 勵磁驅動單元 數據采集單元 計算機、顯示器 系統測控軟件 |
4 | 驅動電機及控制器 | 1臺 | 額定功率315kw |
二、設備功能
1、測試參數：轉速、扭矩、功率、溫度、振動、噪聲
2、參數顯示方式：計算機屏幕顯示
3、數字設定扭矩值，數字PID自動控制
4、自動控制方式： 恒扭矩
5、動態曲線顯示
6、數據自動記錄保存
三、試驗方法、操作步驟
1、25%工況：通過計算機設定扭矩值=1900*25%=475Nm，
2、50%工況：通過計算機設定扭矩值=1900*50%=950Nm,
3、75%工況：通過計算機設定扭矩值=1900*75%=1425Nm,
4、100%工況：通過計算機設定扭矩值=1900*100%=1900Nm
四、其它

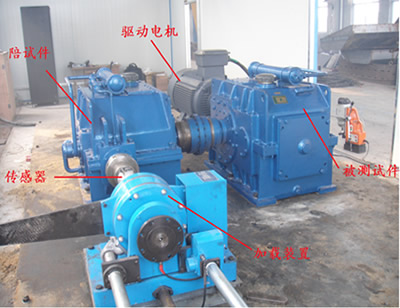

1、機械連接:驅動電機---齒輪箱----陪試齒輪箱--模擬負載
2、需方負責:機械安裝連接,供水系統
3、供方負責:設備調試
4、供電容量:315kw 380v
300kw齒輪箱加載試驗臺（節能型）
一 、詳細配置
序號 | 名 稱 | 數量 | 性能指標 |
1 | 電力測功器（雙向測試，模擬負載） | 1套 | 完全滿足300kw/1500rpm加載試驗 獨有的恒轉矩控制方式，操作方便 通過計算機設定加載扭矩值后，模擬負載器自動加載到設定值 |
2 | 測功器變頻柜 | 1臺 | 額定功率315kw |
3 | 計算機測控系統 | 1臺 | 通信控制單元 數據采集單元 計算機、顯示器 系統測控軟件 |
4 | 驅動電機及控制器 | 1臺 | 額定功率315kw |
二、設備功能
1、測試參數：轉速、扭矩、功率、溫度、振動、噪聲
2、參數顯示方式：計算機屏幕顯示
3、數字設定扭矩值，數字PID自動控制
4、自動控制方式： 恒扭矩
5、動態曲線顯示
6、數據自動記錄保存
7、電力測功器發出的能量回饋至驅動電機，節能80%左右。
三、試驗方法、操作步驟
1、25%工況：通過計算機設定扭矩值=1900*25%=475Nm，
2、50%工況：通過計算機設定扭矩值=1900*50%=950Nm,
3、75%工況：通過計算機設定扭矩值=1900*75%=1425Nm,
4、100%工況：通過計算機設定扭矩值=1900*100%=1900Nm
四、其它
1、機械連接:驅動電機---齒輪箱----陪試齒輪箱--模擬負載
2、需方負責:機械安裝連接
3、供方負責:設備調試
4、供電容量:100kw 380v
