≡≡電渦流測功器（電渦流測功機）國內現狀≡≡
電渦流測功器（電渦流測功機）國內生產廠家較多，但大多數產量較低。主要原因是測功器結構不合理，電子控制技術較落后，且價格較水力測功器貴，因此推廣極為困難。
我公司針對原CW系列電渦流測功器的缺憾，進行優化設計，并采用了數字控制技術，使控制儀器的可靠性大大提高，從而徹底改變了人們對電渦流測功器的傳統看法。DW系列電渦流測功器方便、實用、可靠，且價格有所降低，是發動機測試設備的又一選擇。

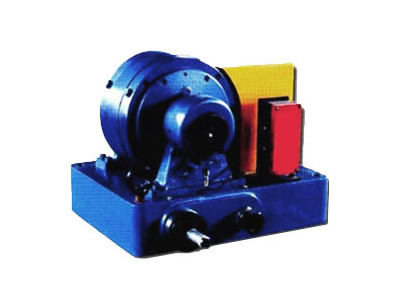

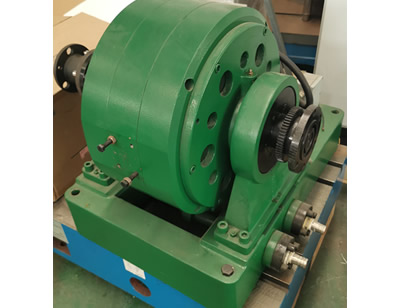

≡≡DW系列電渦流測功器（電渦流測功機）的結構原理及主要特點≡≡

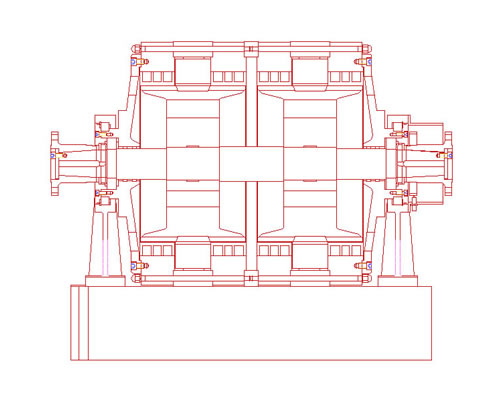

（1）DW系列電渦流測功器（電渦流測功機）的結構示意圖
?。?）主要特點：
可雙向測試，轉速范圍寬。
響應迅疾，控制方便。
起始扭矩低，測試范圍廣。
不受冷卻水進水壓力影響。隨著技術進步，價格不斷降低，DW系列電渦流測功器以它高精度、高可靠性，必將成為內燃機測試行業的又一選擇。
≡≡DW系列電渦流測功器（電渦流測功機）的規格型號≡≡
（1）型號含義：
（2）技術參數及主要安裝尺寸：
型號 | DW5 | DW20 | DW50 | DW120 | DW250 | DW350 | DW400 | DW500 | DW600 |
額定吸收功率 | 5 | 20 | 50 | 120 | 250 | 350 | 400 | 500 | 600 |
最大功率 | 7.5 | 25 | 70 | 150 | 320 | 420 | 500 | 600 | 750 |
扭矩測試精度(F·S) | ±0.2% | ±0.2% | ±0.2% | ±0.2% | ±0.2% | ±0.2% | ±0.2% | ±0.2% | ±0.2% |
轉速測量精度(F·S) | ±0.05% | ±0.05% | ±0.05% | ±0.05% | ±0.05% | ±0.05% | ±0.05% | ±0.05% | ±0.05% |
主軸最高轉速(r/min) | 12000 | 10000 | 8000 | 7000 | 6000 | 5000 | 5000 | 5000 | 5000 |
主軸旋轉方向 | 左或右 | 左或右 | 左或右 | 左或右 | 左或右 | 左或右 | 左或右 | 左或右 | 左或右 |
制動力測定范圍(N) | 0～12 | 0～60 | 0～167 | 0～620 | 0～1100 | 0～2000 | 0～2500 | 0～3500 | 0～4500 |
最大扭矩(N·M) | 10 | 55 | 159 | 590 | 1060 | 1980 | 2380 | 3300 | 4290 |
最大扭矩時轉速(r/min) | 5500 | 3800 | 3000 | 2000 | 2000 | 1600 | 2000 | 1800 | 1500 |
最大耗水量(L/h) | 400 | 800 | 1350 | 3200 | 6000 | 8000 | 8000 | 10000 | 12000 |
主軸總長 | 396 | 428 | 506 | 616 | 750 | 850 | 850 | 900 | 950 |
主軸中心至底座下平面高 | 280 | 280 | 300 | 380 | 480 | 480 | 480 | 520 | 550 |
底座外形尺寸(長X寬X高) | 550X400X125 | 550X400X125 | 650X430X130 | 795X545X160 | 960X650X160 | 960X840X180 | 960X840X180 | 960X860X200 | 980X880X200 |
地腳螺孔位置及孔徑 | 502X352 4-?17 | 502X352 4-?17 | 590X372 4-?22 | 725X480 4-?22 | 860X540 4-?24 | 860X740 4-?26 | 860x740 4-?26 | 860x760 4-?26 | 860x780 4-?26 |
排水最高溫度(°C) | 65 | 65 | 65 | 65 | 65 | 65 | 65 | 65 | 65 |
轉動慣量(kgf·平方米) | 0.010 | 0.045 | 0.08 | 0.19 | 1.25 | 1.72 | 1.78 | 1.92 | 2.2 |
≡≡DW系列電渦流測功器（電渦流測功機）的特性曲線≡≡

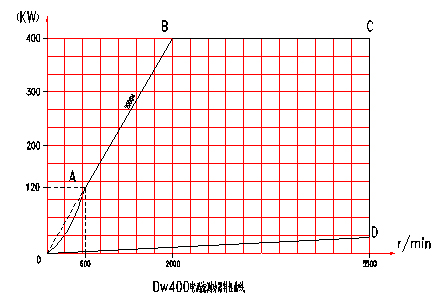

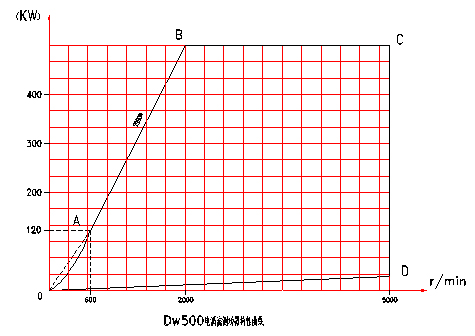

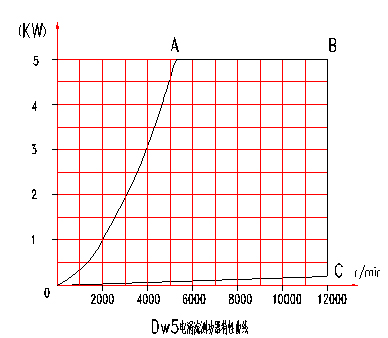

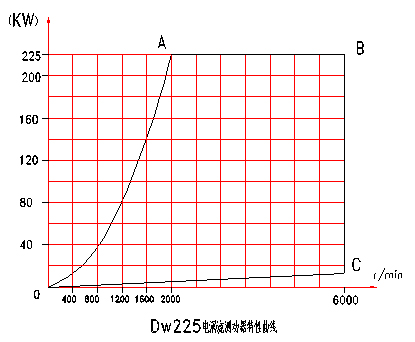

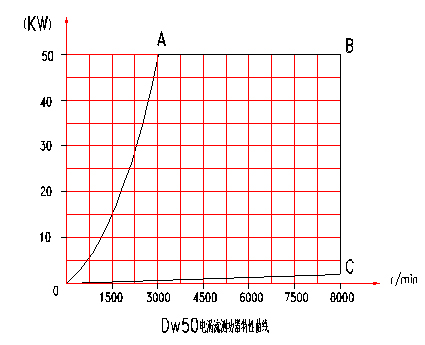

DW系列電渦流測功器的特性曲線：
≡≡DW系列電渦流測功器（電渦流測功機）的適用范圍、選用原則≡≡
DW系列電渦流測功器（電渦流測功機）是一種高精度、高可靠性產品，適用范圍廣可雙向測試，用戶一般用于較高水平的測試臺架。隨著用戶對試驗臺架要求的鐵高，以電渦流測功器作為出廠試驗的用戶也越來越多。
DW系列電渦流測功器（電渦流測功機）最小功率范圍為0～5kW，最大為600kW。用戶如需測試更大些的功率，可改用我公司的YP系列水力測功器。
DW系列電渦流測功器（電渦流測功機）對水質的要求相對較高。如水質太硬，冷卻管路容易結污，堵塞管路，影響測功器熱效應。
≡≡DW系列電渦流測功器（電渦流測功機）對冷卻水的要求≡≡
電渦流測功器（電渦流測功機）的渦流產生的熱量主要靠冷卻水帶走，冷卻水水質要好，一般使用軟化水，水壓在0.02～0.05MPa之間，流量為每千瓦小時20升。
水壓穩定性沒有特殊要求。
使用較長時間后，排出水水溫會升高，如超過65°C，如果增加進水量仍無法降低水溫，則應考慮用除壇劑對測功器管壁冷卻管路進行除壇處理。
≡≡DW系列電渦流測功器（電渦流測功機）配套儀器的選用原則和配套方法≡≡
電渦流測功器（電渦流測功機）的負載主要是通過改變勵磁線圈的電流大小來改變的。電流的大小容易控制，因此可方便地穩定負載，控制性能好。
用戶訂貨時必須配套訂購我公司生產的DH2000系列控制，可方便、可靠地進行各種性能試驗。
?。?）經濟實用型配置
DW系列電渦流測功器+DH2001測量控制儀+油耗變送器+溫度、壓力傳感器
·功能
實現轉速、負荷、油耗三個主要參數及水溫、油溫、排溫、機油壓力四路輔助參數的測量顯示及越限報警，測功器恒轉速、恒扭矩、發動機恒轉速試驗。
·精度
轉速精度：±0.05%；負荷：±0.2%；溫度、壓力±1%
?。?）功能完美型配置
DW系列電渦流測功器+DH2001、+DH2003全配置測量控制系統
·功能
根據用戶需要，可實現發動機全部參數的測試、數顯。面板LED數碼管顯示參數，也可在計算機屏幕上全屏幕顯示或分類、分頁顯示。
人機界面好，可生成各種測試曲線、報表。
可方便地實現發動機的各種性能試驗。
·精度
所測參數精度符合歐洲標準或國家標準，控制精度達到國際同類水平。
≡≡DW系列電渦流測功器（電渦流測功機）臺架建設注意事項≡≡
DW系列電渦流測功器（電渦流測功機）臺架要求與YP系列的測功器相似，冷卻水無過高的水壓要求，故建設DW系列測功器的臺架較為方便。
≡≡DW系列電渦流測功器（電渦流測功機）的使用及維護方法≡≡
?。?）測功器臺架應有專人負責，儀器操作人員應熟悉儀器的使用規則和操作方法。每次開機前應檢查各聯接處是否松動，信號線接頭是否正常。
?。?）先打開冷卻水開關，后啟動測功器
?。?）氣溫低于0°C時應注意防凍工作。
?。?）需要定期除壇，否則會影響冷卻效果。除壇后時間根據水質情況和使用時間長短而定。
（5)定期在各運動部位加注潤滑油。
≡≡DW系列電渦流測功器（電渦流測功機）其它配套件的選用≡≡
?。?）DW系列電渦流測功器（電渦流測功機）的負荷用標準砝碼及校正工具校正，同一型號的校正工具可通用。
?。?）測功器與發動機之間推薦使用柔性聯接，如內齒型、梅花型彈性聯軸節或萬向聯軸節。
?。?）為了改善冷卻水水質，我公司可配套提供AAA系列磁化水處理器。
