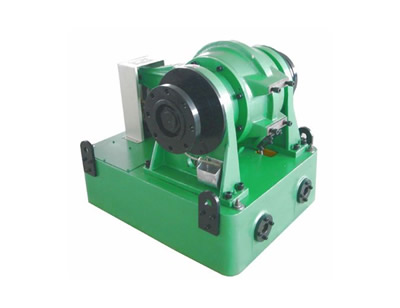

≡≡YP系列（壓力式）水力測功器（水力測功機）的國內現狀≡≡

　YP系列（壓力式）水力測功器（水力測功機），又稱水渦流測功器，國外早在60、70年代就已廣泛使用。在1985年通過許可證貿易，引進了西德策爾納公司技術，首先在國內開發生產該系列測功器。目前該工藝技術在國內已經成熟，已廣泛進行全系列產品生產。國際上，有英國弗魯特、德國申克及美國開恩公司。我公司技術人員經過十年的潛心研究，繼承并發揚了國外先進技術，進行全新優化設計，目前已規?；厣a(chǎn)全系列產品。

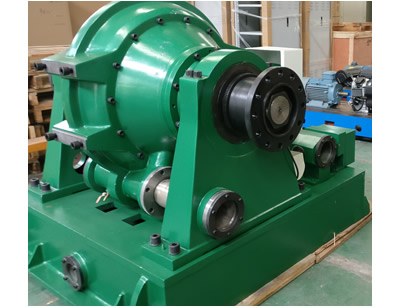

≡≡YP系列水力測功器（水力測功機）的結構原理及主要特點≡≡

（1）YP系列測功器（水力測功機）的結構見結構示意圖：

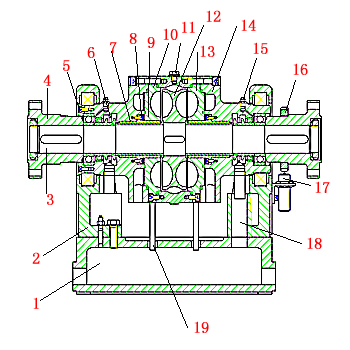

1.底座 2.左右軸承座 3.主軸部件 4.聯軸節 5.軸承壓板 6.骨架油封 7.軸套 8、9.雙金屬軸套 10.左右軸承外殼 11.左右側殼 12.螺塞 13.轉子 14.外殼 15.封水圈 16.測速齒輪 17.轉速傳感器 18.溢水管 19.旋塞

　其結構是由一架于滾動軸承上可擺動的外殼和架于主軸上的轉子組成。動力機輸出的機械能在這里轉化為熱能，并有進入殼體的水吸收而排出帶走。轉子凹坑與左右側殼凹坑形成工作腔，使水產生渦流，帶走熱能。

　?。?）主要特點：
　　　·轉子、定子均采用不銹鋼材料，凹坑式結構。
　　　·采用無接觸密封技術。
　　　·通過控制排水蝶閥來改變內腔工作壓力，從而改變吸收負載。
　　　·快速響應。因?yàn)橥ㄟ^改變排水閥的開度，內腔工作壓力瞬間變化，通過電子控制儀器的自動閉環控制，可方便、迅速地穩定到所需要的負荷值。從一個工況到另一個工況的過渡時間為4秒。
　　　·由于技術進步，我公司的YP系列產品價格已接近D系列水力測功器的價格，并成為主導型內燃機測功設備。
　　　·體積小、安裝容易、維護方便、使用壽命長。
　　　·適用范圍廣，功率型譜全。最小功率檔為1～20kW，最大檔可測試10000kW（國內引進的最大測試功率為35000kW）。
　　　·測試精度高，工作穩定可靠。

YP系列水力測功器（水力測功機）的規格型號

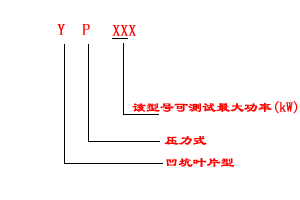

（1）型號含義：

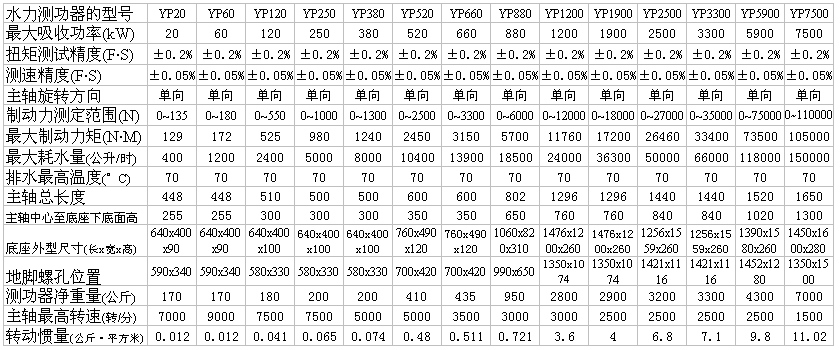

（2）技術參數：

≡≡YP系列測功器（水力測功機）的特性曲線≡≡

（1）如何看特性曲線：
　　　 特性曲線表示了測功器在不同轉速下所能吸收的功率范圍.
　　　OA線表示測功器在一定的進水壓力下，隨著轉速的變化所能吸收的最大功率線。隨著轉速的變化所能吸收的最大功率線。
　　　AB線為保持測功器扭矩為最大值時，隨著轉速的變化，測功器所能吸收的最大功率線。
　　　BC線為不超過測功器最大容許的排水溫度時，測功器所能吸收的最大功率限制線。
　　　CD線為測功器不充水時制動功率線（空氣摩擦力）。
　　　凡動力機的特性在曲線圖形所包圍的范圍內，一般均能在該型號測功上進行特性試驗。
　　　注意：用戶選用測功器時，必須注意動力機的測試點是否在該型測功器的特性曲線范圍內，并盡可能避開曲線邊緣，一般在中間位置為佳。

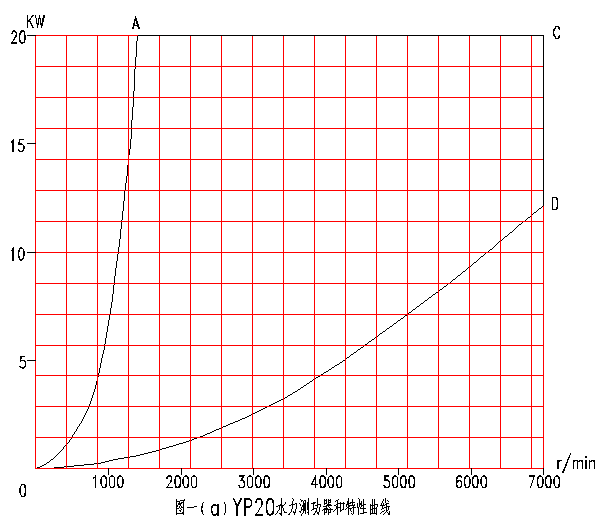

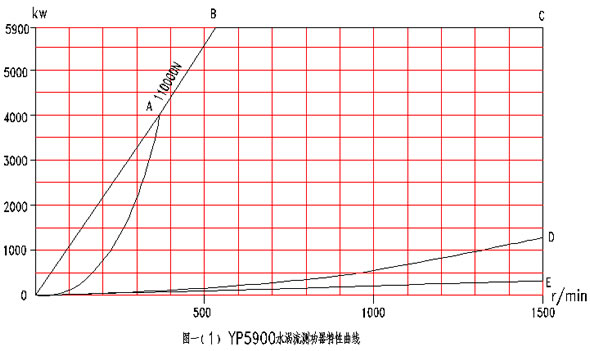

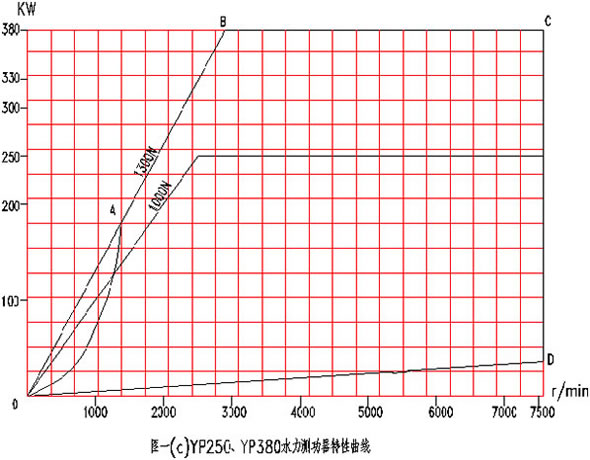

　?。?）特性曲線：

≡≡YP系列水力測功器（水力測功機）的適用范圍和選用原則≡≡

　   （1）YP系列測功器（水力測功機）一般是單向測試，請用戶定貨時注意：如需雙向測試，請專門訂貨，也可選用我公司同檔功率的傳統D系列水力測功器或DW系列電渦流測功器。
　?。?）YP系列測功器（水力測功機）代表動力機測試的潮流。由于技術的不斷進步，它的價格已接近傳統的D系列產品的價格，故用戶若要提高測試精度和減少投資，一般應選用YP系列產品。
　?。?）YP系列產品應配套閉環自動控制儀器。由于廣泛采用數字技術，其可靠性、實用性已被廣大用戶所認可。
　　（4）YP系列測功器（水力測功機）品種齊全，功率覆蓋范圍廣，適合不同用戶的需求。不管是科研、維修，還是產品出廠測試，均可選用。
　?。?）用戶若原有D系列測功器臺架，又不想改變原臺架結構，可選用我廠生產的過渡底座，使YP系列測功器主軸中心高度相等。

≡≡YP系列測功器（水力測功機）的供水、排水要求≡≡

（1）測功器的耗水量一般為每千瓦小時20升，排水水溫不宜超過70℃，如循環供水，應考慮冷卻、散熱效果。
　?。?）進水水壓為0.05-0.1MPa。
　?。?）水壓的穩定性有要求。要求擁護建凈高超過5m以上的水箱，在水箱裝溢水管，使水箱里的水面保持恒定。
　?。?）如被測發動機的工況點離測功器特性曲線的滿水線（OA線）較近，則要求水壓稍高些。
　　（5）水箱供水管口徑必須大于水箱往測功器供水水管的口徑。
　?。?）測功器排水必須通暢，彎管越少越好，最好用敞開式排水，否則形成背壓，將大大影響測試穩定性。

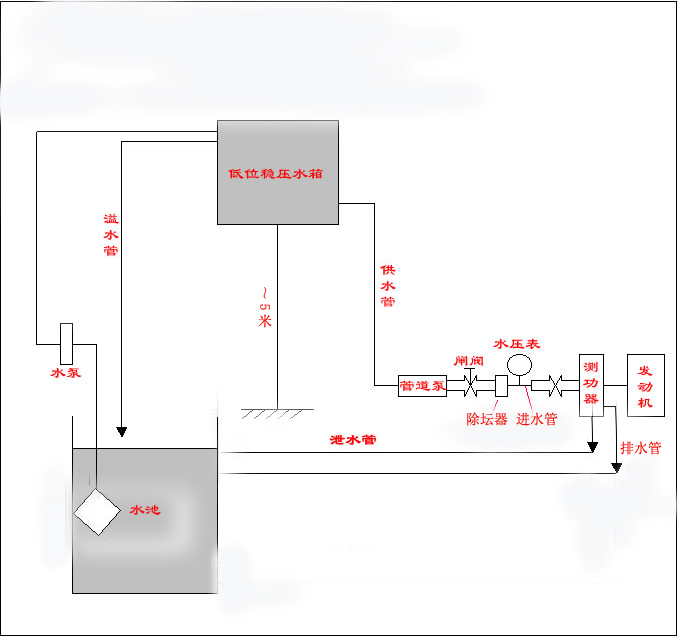

　　（7）供水系統圖：

≡≡YP系列水力測功器（水力測功機）的配套儀器選用原則及配套方法≡≡

YP系列水力測功器必須在閉環自動控制狀態下才能正常工作。故用戶在訂貨時必須同時選用我公司生產的控制儀器SH2001系列基本測試單元。我公司與YP系列測功器配套的儀器均采用數字測量、控制技術，實現高精度測試和高可靠性工作。
　　（1） 經濟實用型配置
YP系列水力測功器+SH2001型數字測控儀+快速油門執行器+油耗變送器+水溫、油溫、排溫、油壓傳感器+DX2000大屏幕顯示儀
　　·功能
　　實現轉速、負荷、功率、油耗率、水溫、油溫、排溫、油壓的數字顯示，完成恒轉速、恒扭矩、外特性試驗，發動機室同步顯示主要參數。
　　·精度
　　　轉速：±0205%；負荷：±0.2%；溫度、壓力：±1%
　?。?） 功能完美型配置
　　　YP系列水力測功器+SH2001基本型+SH2003全配置測控系統+油耗變送器+快速油門執行器
　　　·功能
　　　　a. 可實現全部發動機參數的測試、數顯（根據用戶需要）。
　　　　b. 全部參數不僅在LED上顯示，還可在計算機上全屏分類、分頁顯示。
　　　　c. 可方便地實現各種發動機性能試驗。
　　　·特點
　　　　a． 人機界面好，可生成各種測試曲線、報表。
　　　　b． 軟件平臺WIN98中文操作系統。
　　　　c． 可實現計算機聯網。
　　　·精度
　　 所測參數精度符合歐洲標準，控制精度達到國際同類水平。

≡≡建設YP系列測功器（水力測功機）臺架的注意事項≡≡

YP系列水力測功器（水力測功機）較D系列的測功器測量精度高，穩定性好，配有自動化控制儀器。建設好臺架很重要。為此應注意如下幾個問題：
　?。?）測功器的基礎參見頁安裝尺寸圖，做好基礎。
　?。?）根據測功器供、排水要求，進水要恒壓，出水要暢通。
　?。?）發動機排氣管道與儀表聯線間隔應大于0.5m，供油部分應加裝濾油器，再向油耗儀供油，以免堵塞電磁閥。
　?。?）因有儀表控制，最好隔室放置測控儀器。發動機試驗間與控制室分開，各種聯接電纜應通過鋼管穿越。鋼管直徑可根據聯接線纜的多少，一般在φ100~φ150之間，（保持相同截面積即可）。
　　（5）測功器的水平度要求≯1/1000。
　?。?）發動機與測功器之間聯接同軸度一般≯0.05，采用撓性聯接，并安裝保護裝置。
　?。?）電源供給系統應穩定、可靠，電氣系統應可靠接地。

≡≡YP系列水力測功器（水力測功機）的使用、維護方法≡≡

　?。?）測功器維護應有專人負責，儀器應防止進水、進油。信號線應防止損壞，每次開機前應仔細檢查聯接點是否松動。
　?。?）嚴禁測功器長期工作在無水狀態下。發動機啟動后，需即打開測功器進水閥。切記：先開機，后進水；先關水，后停機。
　　（3）氣溫低于零度時應做好管道防凍工作，將測功器內的水放盡。
　?。?）根據計量要求對測功器進行定期校正。
　?。?）測功器轉子是高速運轉部件，出廠時已做好高速動平衡，故用戶切勿輕易拆卸，如自行維修，需進行行動平衡校正。
　?。?）對測功器的運動部件需定期加注潤滑油。
　　（7）應做好周期性檢查和大修理。（一般累計工作時間5000小時需拆解修理）。

≡≡YP系列水力測功器（水力測功機）其它配套件的選用≡≡

　　·YP系列測功器（水力測功機）與發動機之間的聯接，一般我們推薦軟聯接。如內齒型、梅花型彈性聯軸器，亦可選用我公司配套的萬向聯軸節。
　　·如用戶要保留原有的D系列測功器的底座，在選配YP型測功器時可用我公司生產的過度性底座，使所選YP測功器的主軸中心與原D系列測功器的主軸中心高度相同。
　　·測功器聯軸法蘭為1：30內孔錐度，可選用我公司的專用液壓拆卸工具ZYZC。
